（一）建設目的
利用北斗網格碼技術，將建筑信息模型BIM空間離散化、網格化，基于網格編碼實現BIM數據和空間傳感數據的高效關聯和整合，為消防設施精細化管理、應急救援等應用提供基于三維空間網格的數據查詢、路徑分析、時空統計等支持，提高消防應急工作的高效性和及時性。
（二）解決的痛點問題
①解決了基于BIM實現消防部件的動態添加、更新、維護困難的問題。
②解決了基于BIM模型快速實現逃生路線規劃，實現比較困難的問題。
③解決了BIM中消防部件使用的是局部編碼，難以與傳感器、多部門業系統數據互聯互通，協同管理難度大的問題；
④解決了消防設備AB簽順序編碼缺乏設備時空位置信息，難以對消防部件進行全周期過程的精細管理的問題。
（三）建設內容
對武威某商城BIM模型進行網格化、自動提取消防設施、部件、進行空間網格編碼、入庫。對業務數據以及BIM模型中新增傳感器等部件進行打碼，實現BIM模型中消防部件與業務系統數據互通，將BIM作為底圖，實現基于網格的數據展現、查詢、維護、管理等。利用空間網格與BIM匹配來建立通達性網格圖、實現室內定位，應急路徑規劃，時空數據統計服務。
甘肅消防應急指揮三維網格支撐系統建設，首先，完成BIM中消防部件空間位置信息采集或北斗網格編碼工作；其次，以網格數據編碼、網格大數據管理以及BIM、GIS為支撐，建設BIM模型中消防部件與業務系統數據互聯互通數據組織管理系統，為建筑物精細化管理提供數據融合、數據維護、網格展現、高效計算、網格分析、路徑規劃等服務；最后，完成基于北斗網格的消防設施臨近分析、疏散路徑規劃等核心應用開發。

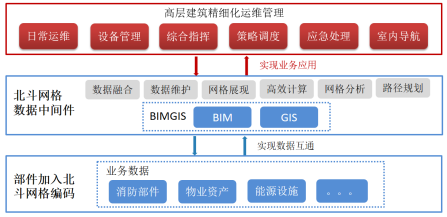

系統架構圖如下：
系統架構圖
（四）系統成果展示

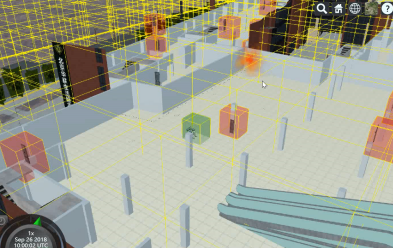

基于BIM的三維網格室內消防搜救
室內樓層信息及設備空間布局
